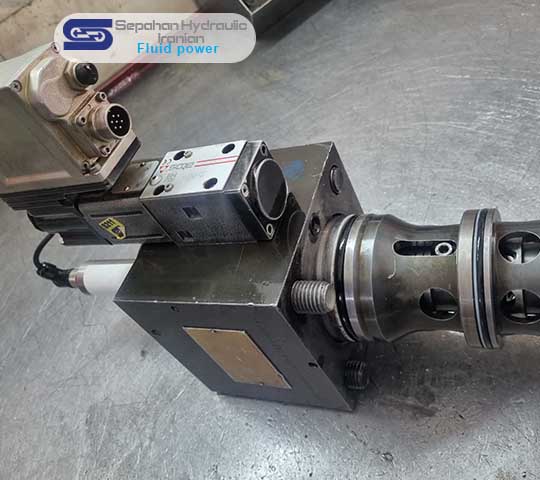

 تعمیرات تخصصی شیر لاجیک ATOS مدل 11Y0401 LIQZQ-LE-503L-4/A-80

یکی از تعمیرات تخصصی ولحد تعمیرات پروپرشنال این ، تعمیرات شیرهای لاجیک ATOS مدل 11Y0401 LIQZQ-LE-503L-4/A-80 خطوط تولید کارخانه کاشی  و سرامیک می باشد

مشکلات رایج شیرهای لاجیک ATOS

شیرهای لاجیک به دلیل ساختار دقیق و حساس، در صورت نگهداری نامناسب یا آلودگی روغن می‌توانند دچار خرابی‌هایی به شرح زیر شوند:

• نشتی داخلی و خارجی به دلیل خرابی اورینگ‌ها و فرسودگی قطعات آب‌بندی

• گیر کردن پیستون داخلی (Poppet Sticking) بر اثر آلودگی، رسوبات یا ذرات معلق در روغن

• عملکرد ناقص پیلوت الکترونیکی به دلیل نوسانات برق، گرمای بیش از حد یا نویز الکترونیکی

• افت فشار حین عملکرد شیر در اثر ساییدگی سطوح داخلی یا ضعف عملکرد آب‌بندی

• تاخیر در باز شدن مسیر جریان ناشی از تنظیم نامناسب فشار پیلوت یا خرابی در ماژول کنترلی

در کارگاه تخصصی سپاهان هیدرولیک، این شیرها به‌صورت کاملاً حرفه‌ای بازسازی، تعویض لوازم آب‌بندی، تست نشتی، و کالیبراسیون دقیق می‌شوند. در این پروژه همچنین تعمیر برد الکترونیکی و کنترلر پیلوت مدل DLHZ0-LEBQP-SN-NP_060_V71 نیز انجام شد.

 مقدمه‌ای بر شیرهای لاجیک و ورود آن‌ها به صنعت

شیرهای لاجیک از دهه ۱۹۶۰ میلادی وارد صنعت هیدرولیک شدند. این شیرها به‌عنوان راهکاری برای عبور حجم بالای سیال با حداقل افت فشار و کنترل نرم و دقیق، توسعه یافتند. به‌ویژه در صنایع سنگین نظیر تولید کاشی، ماشین‌آلات پرس، تزریق پلاستیک و فولاد، استفاده از این شیرها به دلیل سرعت بالا و قابلیت فرمان‌پذیری دقیق، بسیار رایج است.

نحوه عملکرد شیر لاجیک ATOS

شیرهای لاجیک فاقد محرک مکانیکی مستقیم هستند و با استفاده از فشار کنترلی (پیلوت) عمل می‌کنند. در مدل تعمیرشده:

• شیر در حالت عادی بسته (Normally Closed) است و تنها با دریافت سیگنال الکتریکی از کنترلر LE-503L و فعال شدن پیلوت LIQZQ باز می‌شود.

• حرکت پیستون داخلی (Poppet) موجب باز شدن مسیر عبور سیال شده و امکان جریان دبی بالا با افت فشار بسیار ناچیز را فراهم می‌کند.

• این ساختار عملکردی سریع، دقیق و ایمن را حتی در فشارهای بالا تضمین می‌کند.

مزایای استفاده از شیرهای لاجیک

• واکنش سریع و بدون تأخیر
• افت فشار بسیار کم در مقایسه با شیرهای کشویی یا اسپولی
• ظرفیت عبور جریان بالا با ابعاد فیزیکی کوچک
• سازگاری با سیستم‌های کنترلی الکترونیکی و PLC
• طول عمر بالا و نیاز به نگهداری کمتر
• ایمنی بیشتر در مدارهای حساس و پر فشار

 کاربرد شیر های هیدرولیک در صنعت کاشی

در خطوط تولید کاشی و سرامیک، شیرهای لاجیک معمولاً برای کنترل دقیق حرکت جک‌های پرس، زمان‌بندی نگهداری فشار و تغذیه مدارهای سنگین با دقت بالا استفاده می‌شوند. عملکرد سریع و نشتی کم آن‌ها، موجب افزایش بازدهی و کاهش استهلاک سیستم می‌شود.

شیرهای لاجیک مانند مدل ATOS LIQZQ-LE-503L-4/A-80 به‌طور گسترده در پرس‌های هیدرولیک سنگین کاشی و سرامیک به‌کار می‌روند؛ به‌خصوص در بخش‌هایی که نیاز به کنترل دقیق فشار، زمان نگهداری، و برگشت سریع سیلندر پرس وجود دارد.

برندهای ماشین‌آلات پرس کاشی که از شیرهای لاجیک ATOS استفاده می‌کنند:

1. SACMI (ایتالیا)

2. KEDA (چین)

3. SITI B&T Group (ایتالیا)

4. LB Officine / Modena (ایتالیا)

5. Berger & Bock / Hidramet (اسپانیا، ترکیه)
